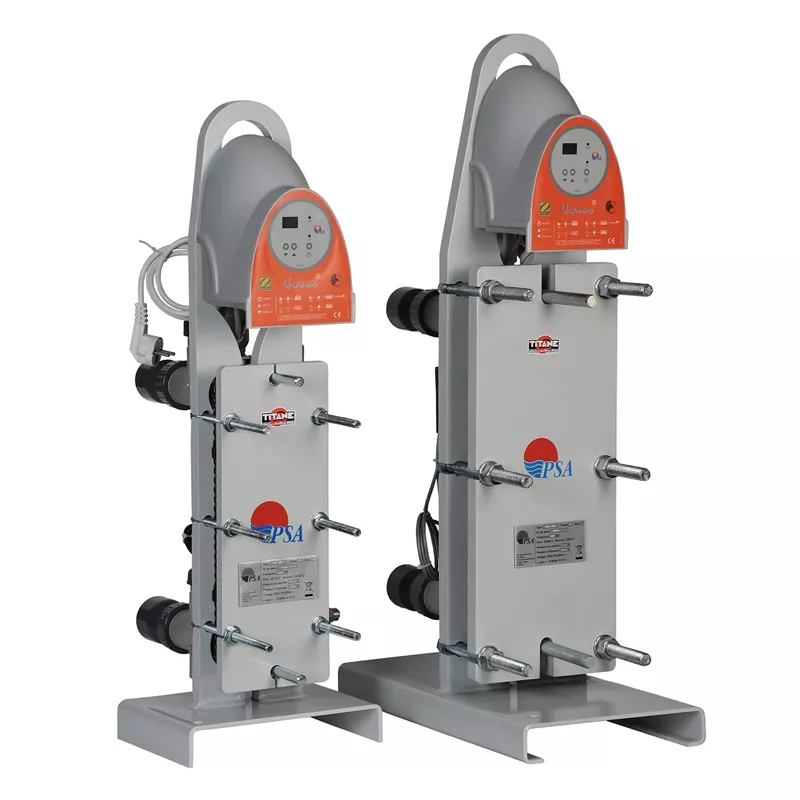

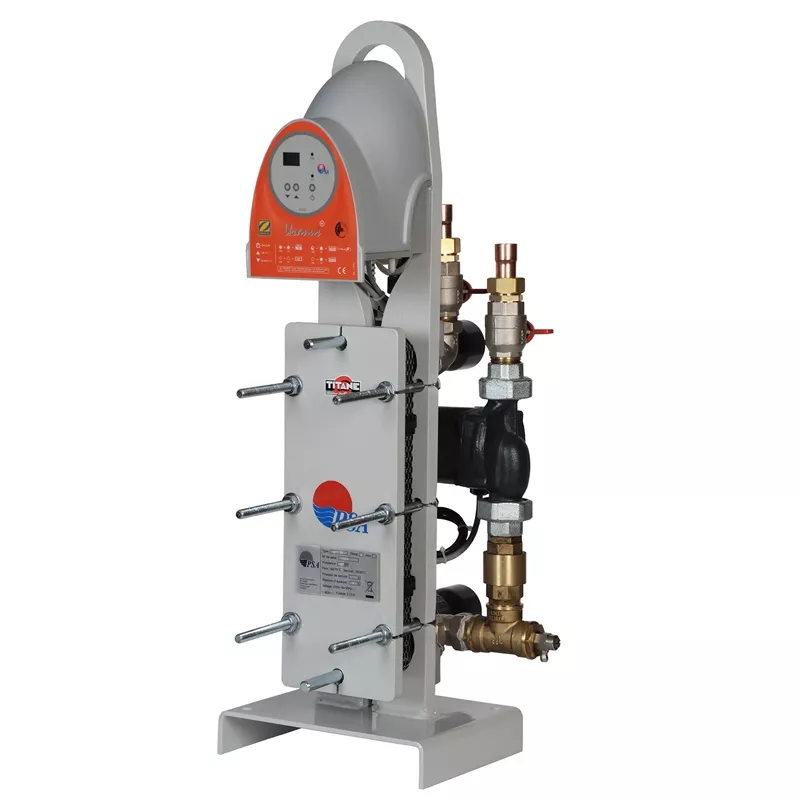

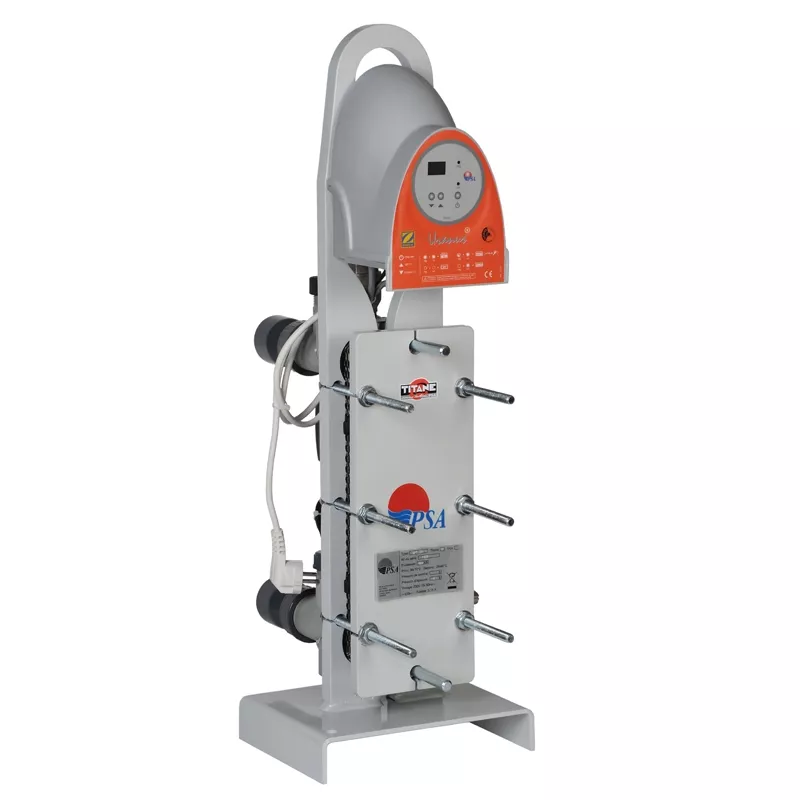

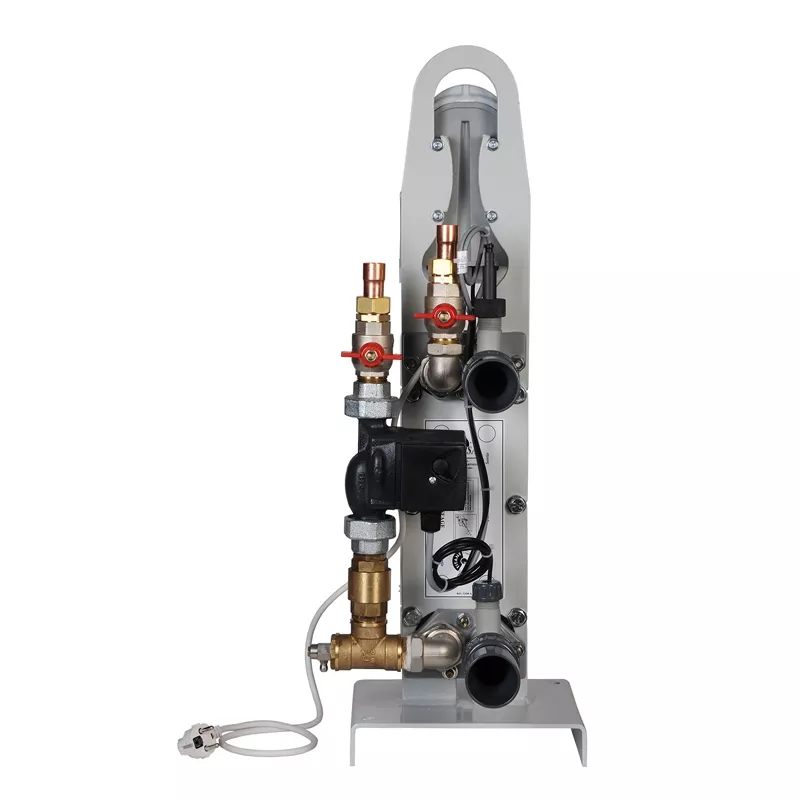

Intercambiador Zodiac Uranus 120 con carcasa

Intercambiador Zodiac

El objetivo de un intercambiador es transferir calorías de un circuito a otro. Cuanto mayor sea la superficie de intercambio, más calorías podrá captar el circuito secundario del primario.

El intercambiador de placas se adapta mejor a primarios con baja temperatura, al tener mayor superficie de intercambio, que un intercambiador multitubular.

Características Uranus

• Intercambiador de placas de titanio de alto rendimiento.
• PRIMARIO con selector regulable de 2 vías 1/4 vuelta, antirretorno en stand-by rosca macho D.26/34 con boquillas para soldar D.20/22.
• SECUNDARIO de PVC D.50.
• Bomba de circulación de bajo consumo.
• Termostato con display LCD.
• Interruptor de caudal.
• Cable monofásico.
• Tapón de desagüe.
• Potencia con primario a 90ºC: 120 KW.
• Caudal primario: 2,8 m3/h.
• Caudal secundario: 4,3 m3/h.
• Material en las bridas de fijación de máxima resistencia.
• Consumo clase A.
• Compatible con todo tipo de sistemas de calefacción doméstica.
• Máxima resistencia (placas de titanio y cuerpo de Noryl / poliamida).

MODELO	UAN/UAP 35	UAN/UAP 70	UAN/UAP 120	UAN/UAP 240
CARACTERÍSTICAS TÉCNICAS
Potencia con primario a 90ºC (kW)	35	70	120	240
Potencia con primario a 60ºC (kW)	27	38	63	123
Potencia con primario a 45ºC (kW)	15	21	34	68
Presión máxima primario	3 bar	3 bar	3 bar	3 bar
Presión máxima segundario	2 bar	2 bar	2 bar	2 bar
Temperatura máxima admisible primario	90º C	90º C	90º C	90º C
Temperatura máxima admisible segundario	40º C	40º C	40º C	40º C
Alimentación eléctrica	230V 50Hz	230V 50Hz	230V 50Hz	230V 50Hz
CONEXIONES
Primario (calefacción)	20/22 Ø	20/22 Ø	20/22 Ø	20/22 Ø
Segundario (piscina)	50 Ø PVC	50 Ø PVC	50 Ø PVC	50 Ø PVC
EQUIPAMIENTOS
Intercambiador	Placas de titanio	Placas de titanio	Placas de titanio	Placas de titanio
Bomba de circulación	Bajo consumo             Clase A	Bajo consumo             Clase A	Bajo consumo             Clase A	Bajo consumo             Clase A
Termostato	Display LCD	Display LCD	Display LCD	Display LCD
