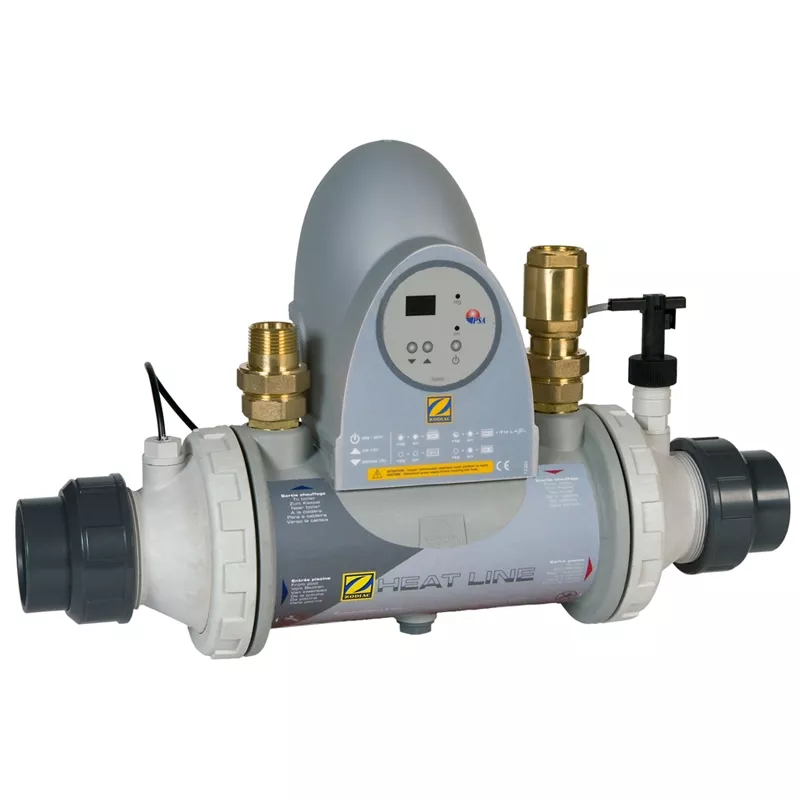

Wärmetauscher Zodiac Wärmeleitung 70 ohne Umwälzpumpe
ref: 08CAW49KT70W
ean13: 9317545032757
sku: W49KT70W
- Wärmetauscher Zodiac mod.Heat Line
- Artikelnummer W49KT70W
- Digitaler Temperatur-Thermostat
- Kompatibel mit allen Heizungssystemen (Wärmepumpe, Heizkessel, Solar)
- Maximale Robustheit durch Rohre aus Titan und Noryl-Polyamin-Mantel

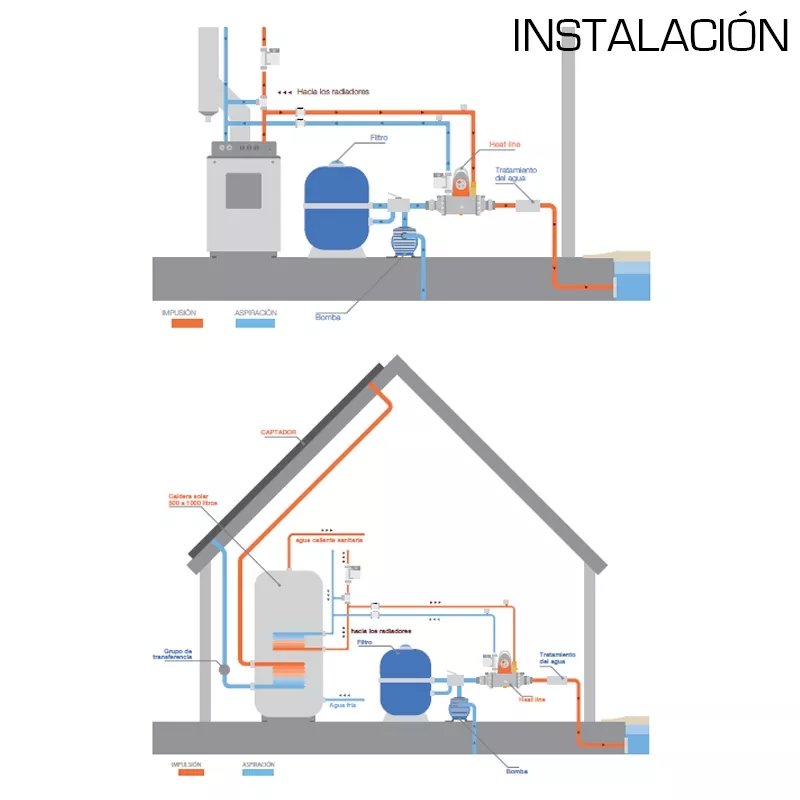

- Einfache Installation in der Nähe des Kessels und am Filterausgang, sehr widerstandsfähig
- Leistung mit Primär bei 90ºC: 70KW
- Ohne Umwälzpumpe
1.495,00 €
Kostenloser Versand
Technisch eigenschaften
Wärmetauscher Zodiac
Der Zweck eines Wärmetauschers besteht darin, Kalorien von einem Kreislauf auf einen anderen zu übertragen. Je größer die Austauschfläche ist, desto mehr Kalorien kann der Sekundärkreislauf vom Primärkreislauf aufnehmen.
Der Plattenwärmetauscher eignet sich besser für Niedertemperatur-Primärkreise, da er eine größere Austauschfläche hat als ein Mehrrohrwärmetauscher.
Merkmale der Heat Line
- Gehäuse aus Noryl / eingespritztem Polyamid.
- Rohre aus Titan.
- Rückschlagventil.
- Strömungswächter.
- Elektrische Schalttafel, angeschlossen über ein Kabel mit 230 V-Stecker.
- Digitaler Regelthermostat.
- Leistung mit Primär bei 90ºC: 70 KW.
- Primäre Durchflussmenge (Heizung): 3 m3/h.
- Sekundärer Durchfluss (Schwimmbad): 20 m3/h.
- Kompatibel mit allen Arten von Heizungsanlagen.
- Maximale Widerstandsfähigkeit (Titanplatten und Gehäuse aus Noryl/Polyamid).
| MODELL | Wärmeleitung 20 | Wärmelinie 40 | Wärmelinie 70 |
| TECHNISCHE EIGENSCHAFTEN | |||
| Leistung mit Primär bei 90º C (kW) | 20 | 40 | 70 |
| Leistung mit Primär bei 60º C (kW) | 8.5 | 17 | 30 |
| Leistung mit Primär bei 45º C (kW) | 4 | 8 | 14 |
| Maximaler Druck (Poolkreislauf) | 2 bar | 2 bar | 2 bar |
| Maximal zulässige Temperatur | 90º C | 90º C | 90º C |
| ANSCHLÜSSE | |||
| Primär (Heizung) | 26/34 Ø mm | 26/34 Ø mm | 26/34 Ø mm |
| Sekundär (Schwimmbad) | 63 oder 50 Ø PVC | 63 oder 50 Ø PVC | 63 oder 50 Ø PVC |
| Durchflussmenge (m3/h) primär | 0.9 | 1.7 | 3 |
| Durchflussmenge (m3/h) sekundär | 10 | 15 | 20 |
| AUSRÜSTUNG | |||
| Körper | noryl/polyamid injiziert | injiziertes Noryl/Polyamid | injiziertes Noryl/Polyamid |
| Rohre | Titan | Titan | Titan |
Daten Blatt
- Leistungsaufnahme (bei 60ºC)
- 30 KW
- Platten / Widerstände
- Titan
