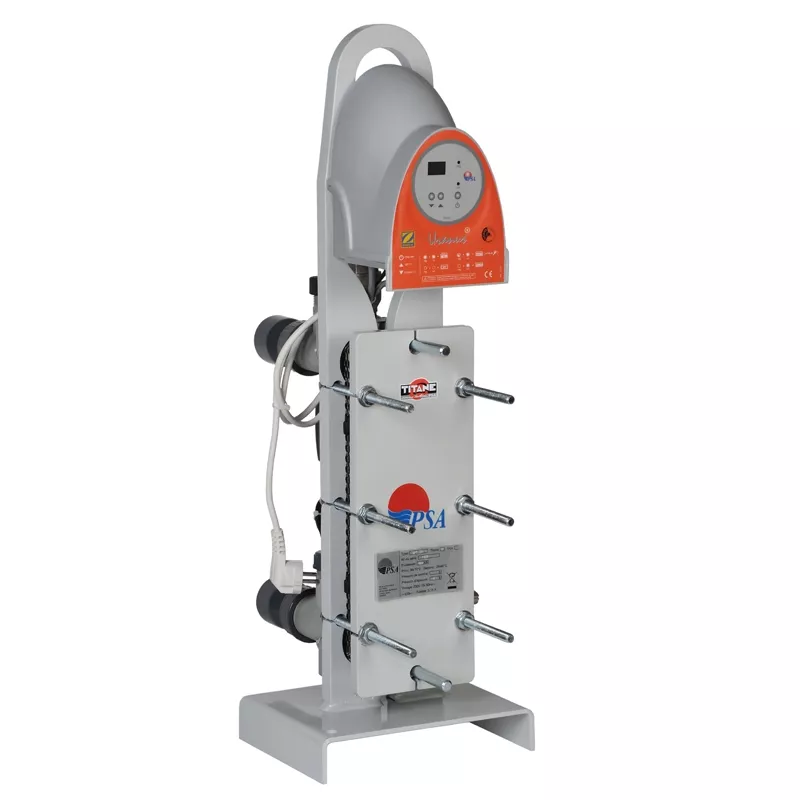

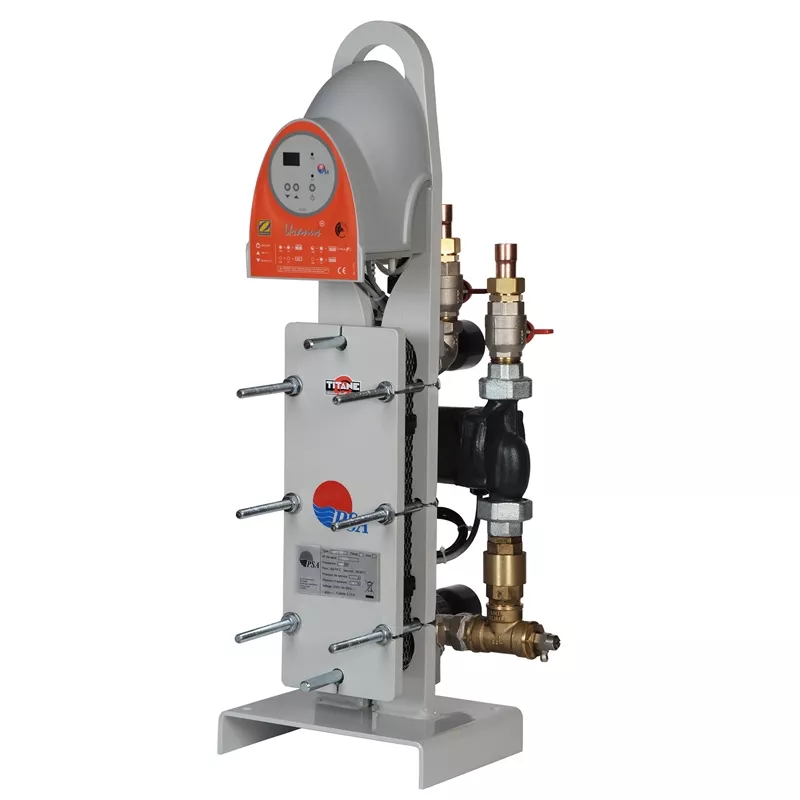

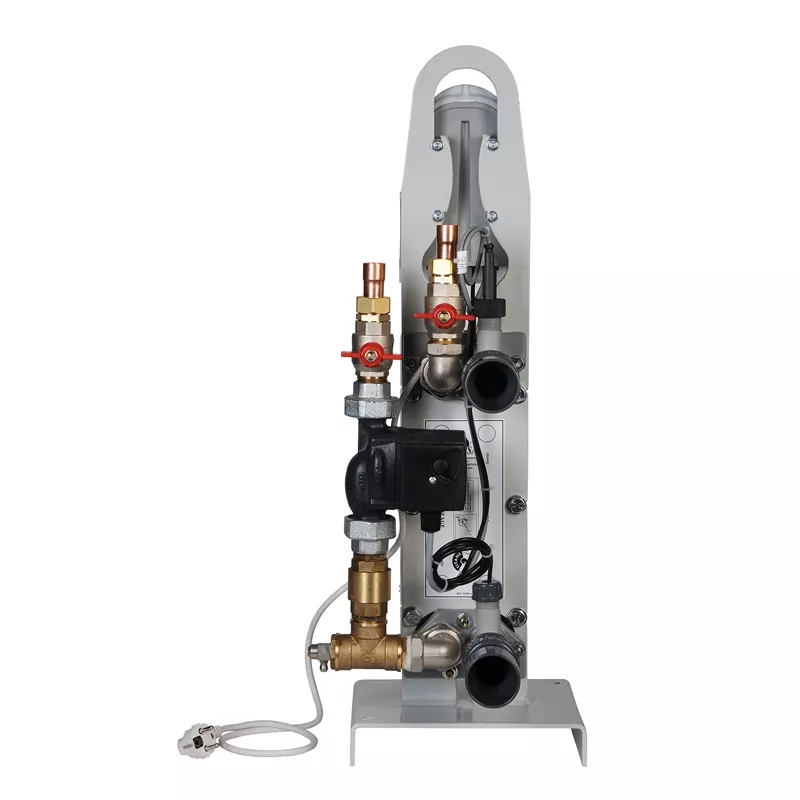

Wärmetauscher Zodiac Uranus 240 mit Gehäuse

Wärmetauscher Zodiac

Der Zweck eines Wärmetauschers besteht darin, Kalorien von einem Kreislauf auf einen anderen zu übertragen. Je größer die Austauschfläche ist, desto mehr Kalorien kann der Sekundärkreislauf vom Primärkreislauf aufnehmen.

Der Plattenwärmetauscher eignet sich besser für Niedertemperatur-Primärkreise, da er eine größere Austauschfläche hat als ein Mehrrohrwärmetauscher.

Merkmale des Uranus

• Hochleistungs-Plattenwärmetauscher aus Titan.
• PRIMÄR mit einstellbarem 2-Wege-Wahlschalter 1/4 Umdrehung, Rückschlag auf Stand-by Außengewinde D.26/34 mit Schweißdüsen D.20/22.
• SEKUNDÄR aus PVC D.50.
• Umwälzpumpe mit niedrigem Verbrauch.
• Thermostat mit LCD-Anzeige.
• Strömungsschalter.
• Einphasiges Kabel.
• Ablassschraube.
• Leistung mit Primär bei 90ºC: 240 KW.
• Durchflussmenge primär: 6,3 m3/h.
• Durchflussmenge sekundär: 8,7 m3/h.
• Maximaler Widerstand des Materials in den Befestigungsflanschen.
• Verbrauchsklasse A.
• Kompatibel mit allen Arten von Hausheizungsanlagen.
• Maximaler Widerstand (Platten aus Titan und Gehäuse aus Noryl/Polyamid).

MODELL	UAN/UAP 35	UAN/UAP 70	UAN/UAP 120	UAN/UAP 240
TECHNISCHE EIGENSCHAFTEN
Leistung mit Primär bei 90ºC (kW)	35	70	120	240
Leistung mit Primär bei 60ºC (kW)	27	38	63	123
Leistung mit Primär bei 45ºC (kW)	15	21	34	68
Maximaler Primärdruck	3 bar	3 bar	3 bar	3 bar
Maximaler Sekundärdruck	2 bar	2 bar	2 bar	2 bar
Maximal zulässige Primärtemperatur	90º C	90º C	90º C	90º C
Maximal zulässige Sekundärtemperatur	40º C	40º C	40º C	40º C
Stromzufuhr	230V 50Hz	230 V 50 Hz	230 V 50 Hz	230 V 50 Hz
ANSCHLÜSSE
Primär (Heizung)	20/22 Ø	20/22 Ø	20/22 Ø	20/22 Ø
Sekundär (Schwimmbad)	50 Ø PVC	50 Ø PVC	50 Ø PVC	50 Ø PVC
AUSRÜSTUNG
Wärmetauscher	Titan-Platten	Titan-Platten	Titan-Platten	Titan-Platten
Umwälzpumpe	Niedriger Verbrauch Klasse A	Niedriger Verbrauch Klasse A	Niedriger Verbrauch Klasse A	Niedriger Verbrauch Klasse A
Thermostat	LCD-Anzeige	LCD-Anzeige	LCD-Anzeige	LCD-Anzeige
