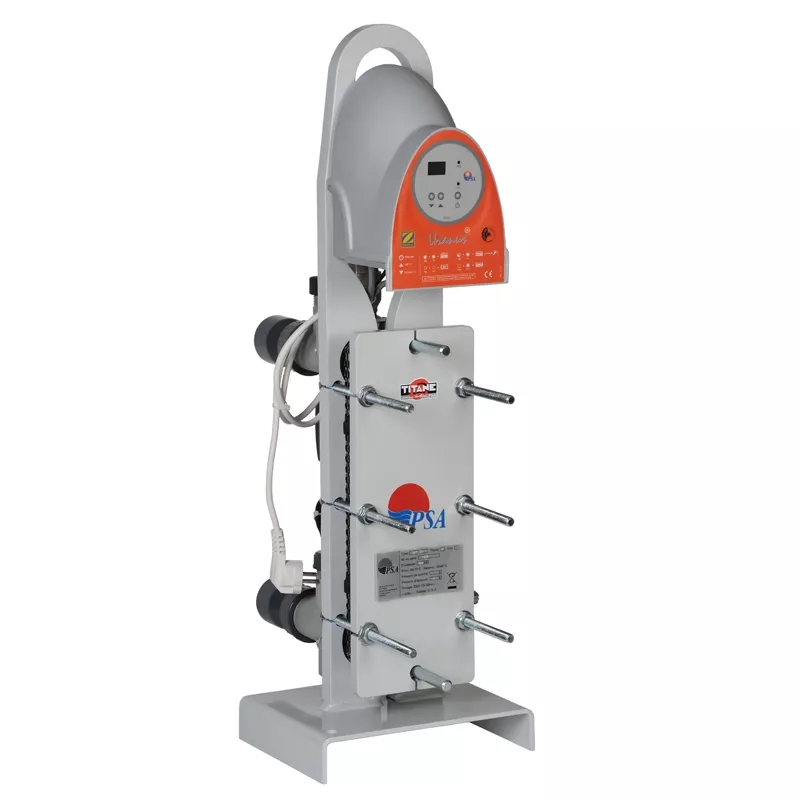

Échangeur de chaleur Zodiac Uranus 70 avec boîtier

Échangeur de chaleur Zodiac

Le but d'un échangeur est de transférer des calories d'un circuit à un autre. Plus la surface d'échange est grande, plus le circuit secondaire peut prélever de calories sur le circuit primaire.

L'échangeur à plaques est mieux adapté aux primaires à basse température, car sa surface d'échange est plus grande que celle d'un échangeur multitubulaire.

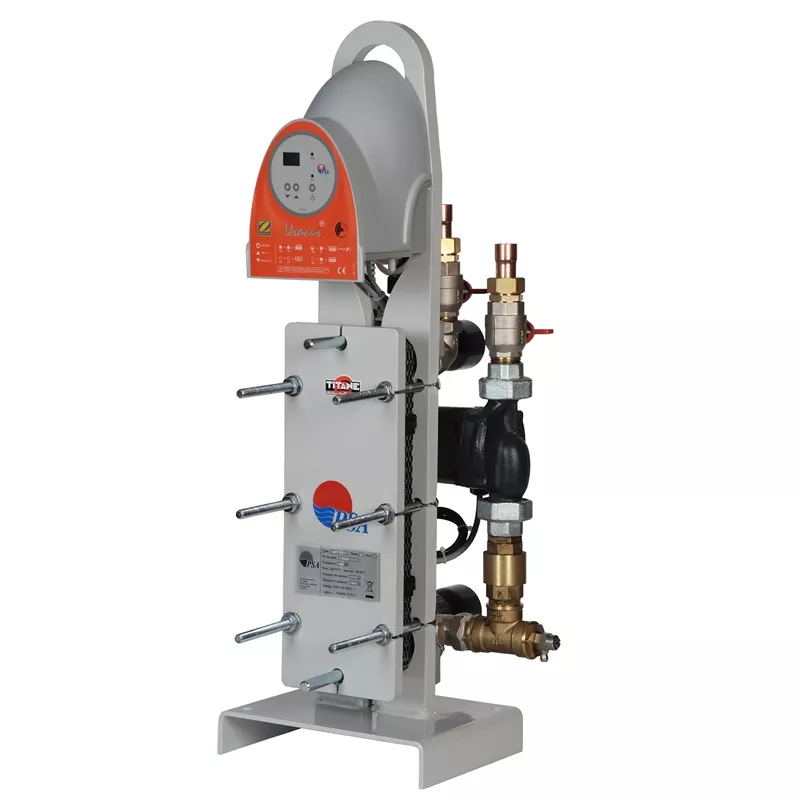

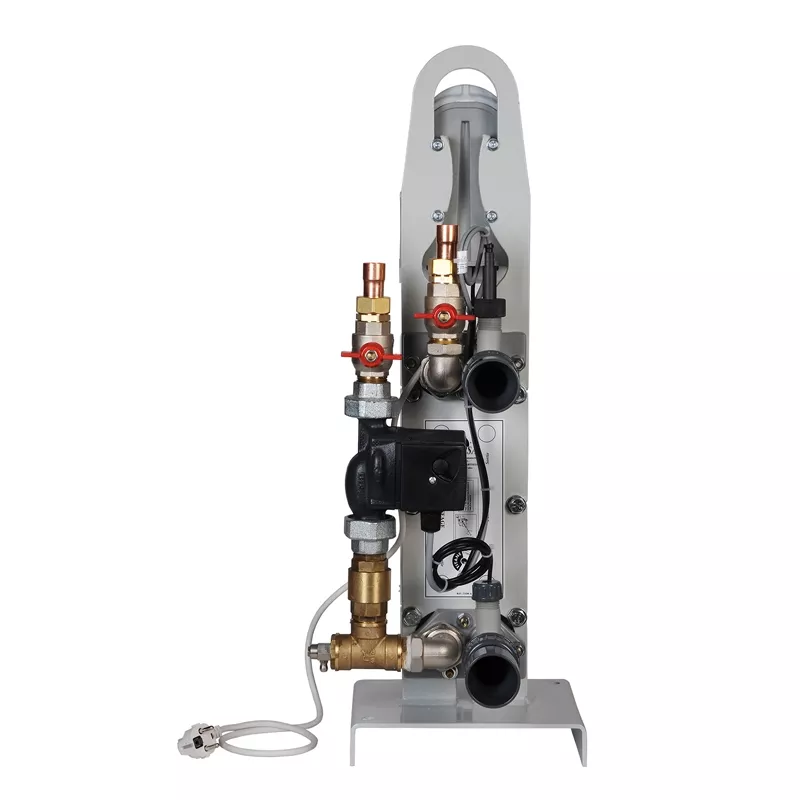

Caractéristiques de l'Uranus

• Échangeur de chaleur à plaques en titane haute performance.
• PRIMAIRE avec sélecteur réglable 1/4 de tour, anti-retour sur le filetage mâle en attente D.26/34 avec buses de soudage D.20/22.
• SECONDAIRE en PVC D.50.
• Pompe de circulation à faible consommation.
• Thermostat avec écran LCD.
• Débitmètre.
• Câble monophasé.
• Bouchon de vidange.
• Puissance avec primaire à 90ºC : 70 KW.
• Débit primaire : 2,1 m3/h.
• Débit secondaire : 2,9 m3/h.
• Matériau de résistance maximale dans les brides de fixation.
• Consommation de classe A.
• Compatible avec tous les types de systèmes de chauffage domestique.
• Résistance maximale (plaques en titane et corps en Noryl / polyamide).

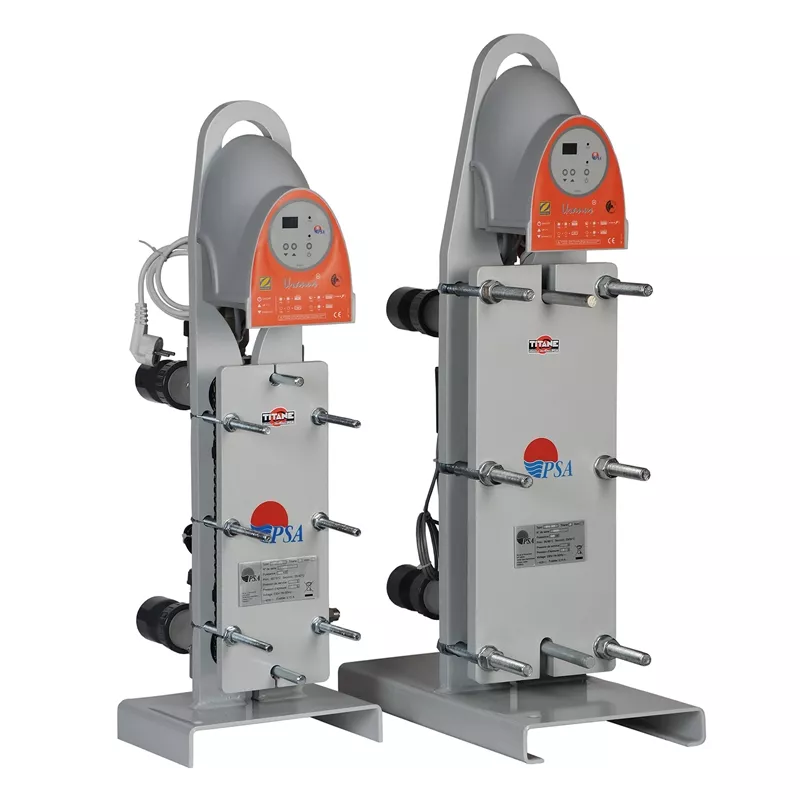

MODÈLE	UAN/UAP 35	UAN/UAP 70	UAN/UAP 120	UAN/UAP 240
CARACTÉRISTIQUES TECHNIQUES
Puissance avec primaire à 90ºC (kW)	35	70	120	240
Puissance avec primaire à 60ºC (kW)	27	38	63	123
Puissance avec primaire à 45ºC (kW)	15	21	34	68
Pression primaire maximale	3 bar	3 bar	3 bar	3 bar
Pression secondaire maximale	2 bar	2 bar	2 bar	2 bar
Température primaire maximale admissible	90º C	90º C	90º C	90º C
Température secondaire maximale admissible	40º C	40º C	40º C	40º C
Alimentation électrique	230V 50Hz	230V 50Hz	230V 50Hz	230V 50Hz
CONNEXIONS
Primaire (chauffage)	20/22 Ø	20/22 Ø	20/22 Ø	20/22 Ø
Secondaire (piscine)	50 Ø PVC	50 Ø PVC	50 Ø PVC	50 Ø PVC
ÉQUIPEMENT
Échangeur de chaleur	Plaques de titane	Plaques de titane	Plaques de titane	Plaques de titane
Pompe de circulation	Faible consommation Classe A	Faible consommation Classe A	Faible consommation Classe A	Faible consommation Classe A
Thermostat	Écran LCD	Écran LCD	Écran LCD	Écran LCD
