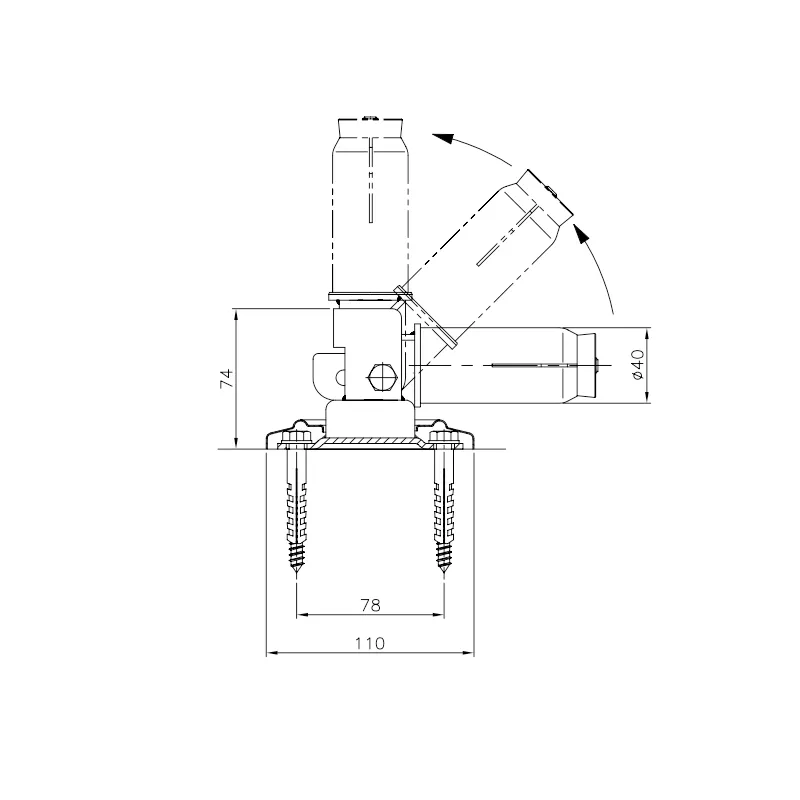

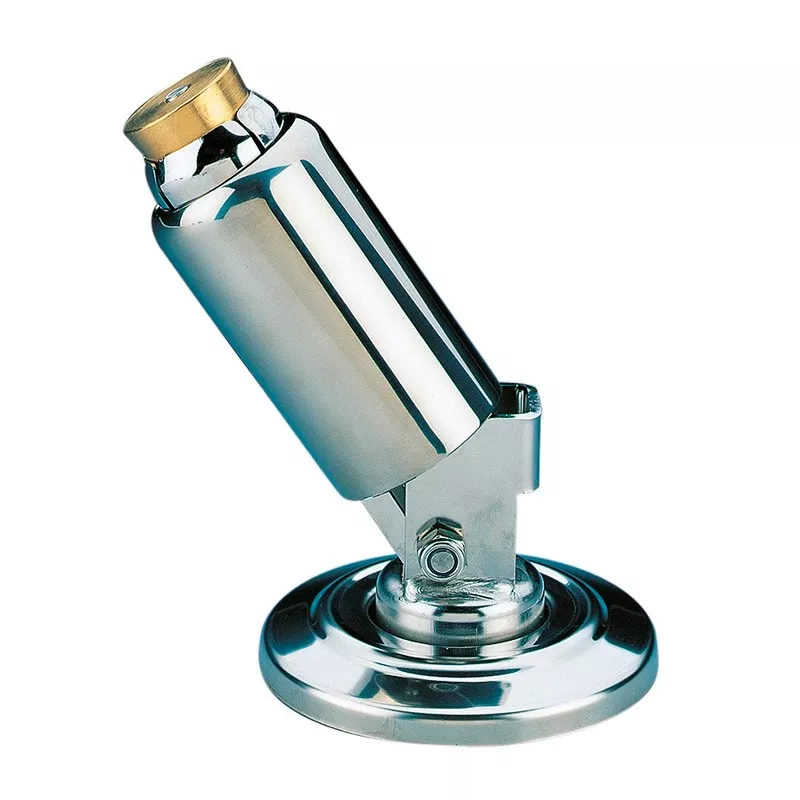

Ancoraggio a scala articolata per piscina con piastra

Ancoraggio della scala articolata per piscina con piastra

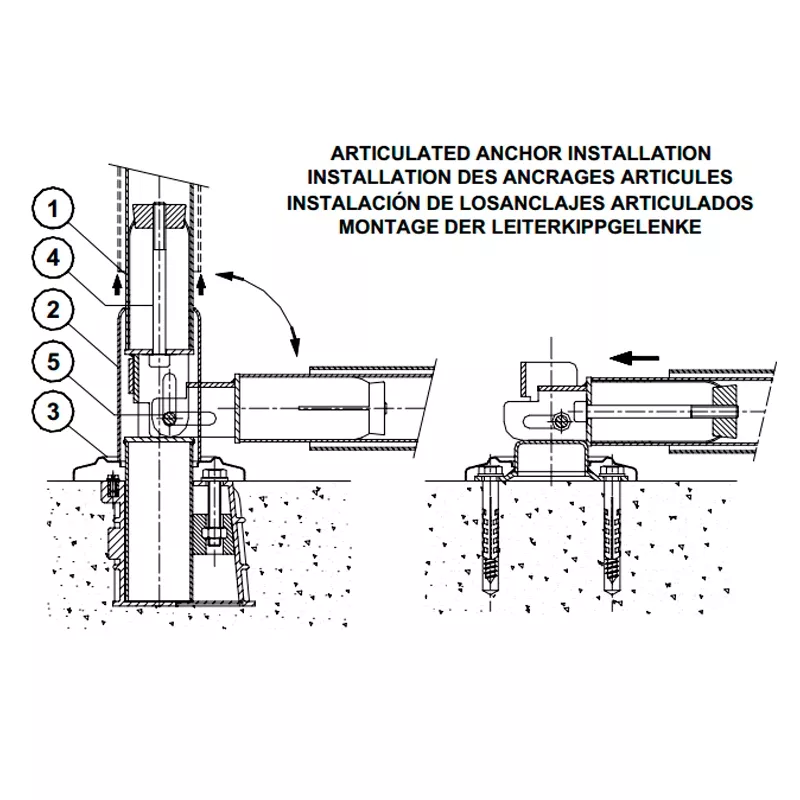

Nel modello con piastra, si procederà al fissaggio a terra utilizzando le viti di fissaggio fornite a questo scopo. Per il modello con ancoraggio incassato, dovremo inserire l'ancoraggio articolato e procedere al fissaggio.

Inserire il rivestimento dell'ancoraggio e la copertura dell'ancoraggio nel corrimano, quindi inserire l'ancoraggio articolato nel corrimano il più possibile. In posizione di scala ripiegata, fissare l'ancoraggio articolato alla scala stringendo la vite DIN-912 M8 (4) fino a verificare la forza del fissaggio.

Il bullone di ribaltamento deve essere serrato con il dado corrispondente per dare maggiore rigidità al movimento dell'ancoraggio
