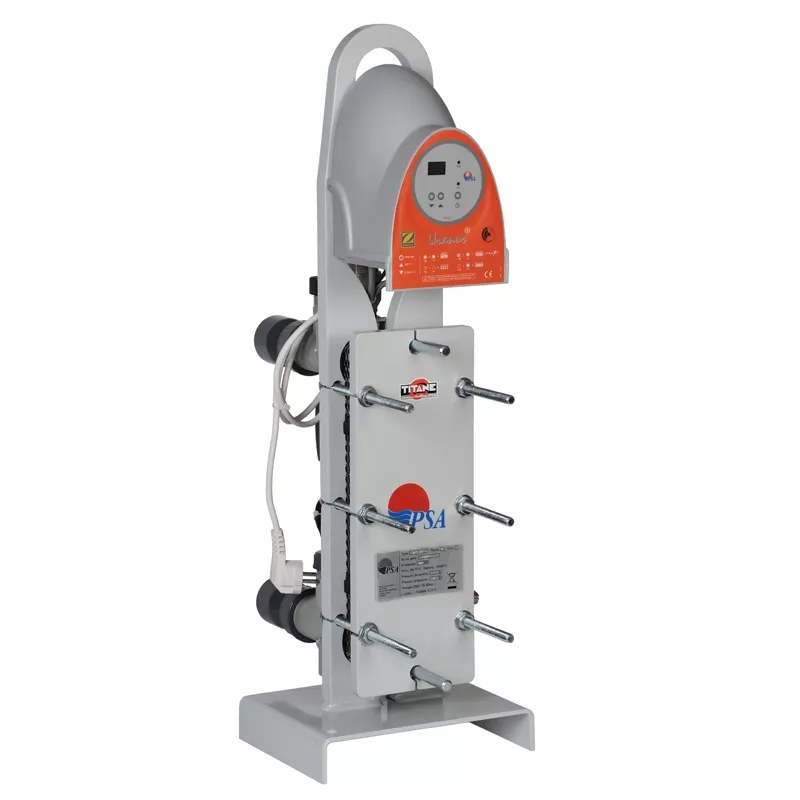

Scambiatore di calore Zodiac Uranus 35 con involucro

Scambiatore di calore Zodiac

Lo scopo di uno scambiatore è quello di trasferire calorie da un circuito all'altro. Più grande è la superficie di scambio, più calorie il circuito secondario può prendere dal primario.

Lo scambiatore di calore a piastre è più adatto ai primari a bassa temperatura, in quanto ha una superficie di scambio più ampia rispetto a uno scambiatore di calore a più tubi.

Caratteristiche di Uranus

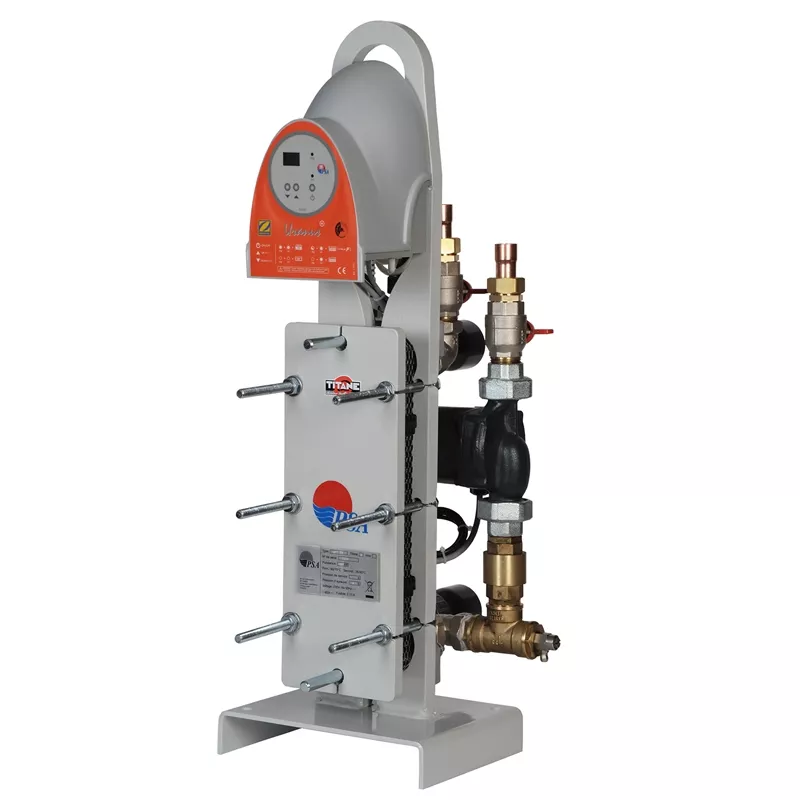

• Scambiatore di calore a piastre in titanio ad alte prestazioni.

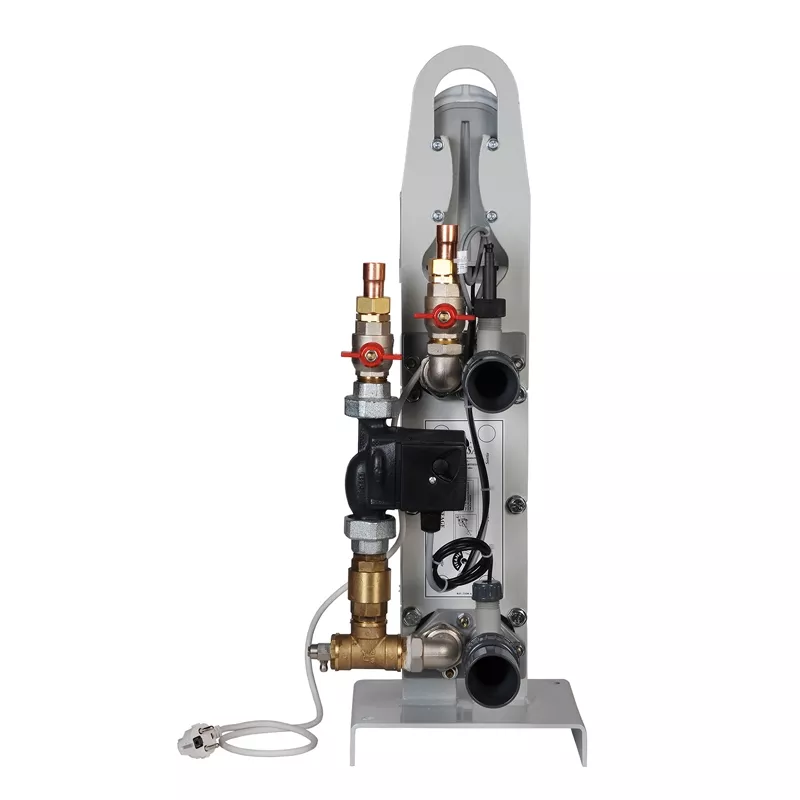

• PRIMARIO con selettore regolabile a 2 vie 1/4 di giro, non ritorno in stand-by filettatura maschio D.26/34 con ugelli di saldatura D.20/22.
• SECONDARIO in PVC D.50.
• Pompa di circolazione a basso consumo.
• Termostato con display LCD.
• Interruttore di flusso.
• Cavo monofase.
• Tappo di scarico.
• Potenza con primario a 90ºC: 35 KW.
• Portata primaria: 1,6 ^m3/h.
• Portata secondaria: 2 ^m3/h.
• Materiale di massima resistenza nelle flange di fissaggio.
• Consumo in classe A.
• Compatibile con tutti i tipi di impianti di riscaldamento domestico.
• Massima resistenza (piastre in titanio e corpo in Noryl / poliammide).

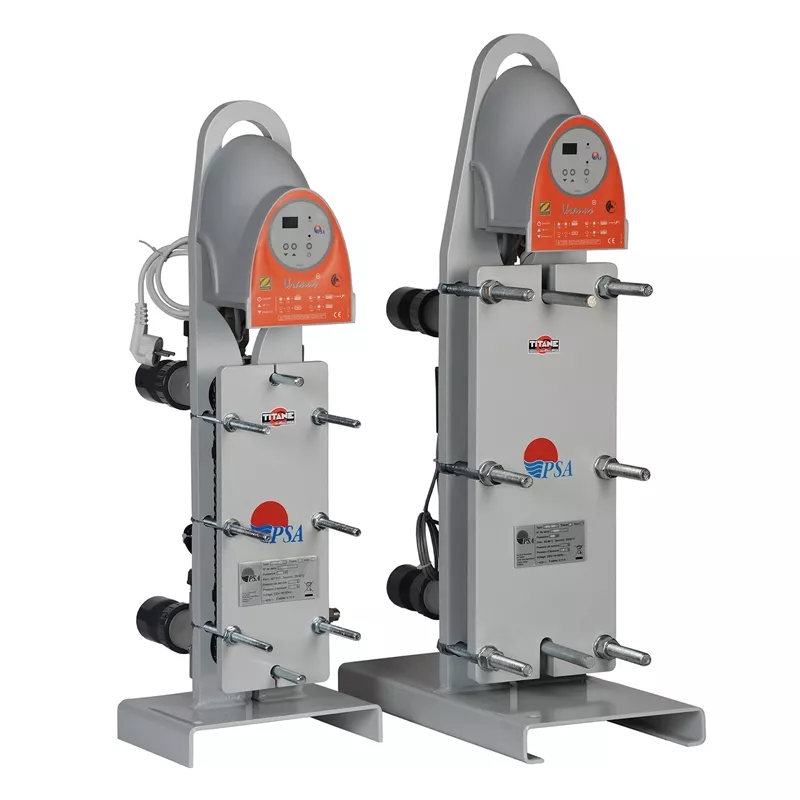

MODELLO	UAN/UAP 35	UAN/UAP 70	UAN/UAP 120	UAN/UAP 240
CARATTERISTICHE TECNICHE
Potenza con primario a 90ºC (kW)	35	70	120	240
Potenza con primario a 60ºC (kW)	27	38	63	123
Potenza con primario a 45ºC (kW)	15	21	34	68
Pressione massima del primario	3 bar	3 bar	3 bar	3 bar
Pressione secondaria massima	2 bar	2 bar	2 bar	2 bar
Temperatura primaria massima ammissibile	90º C	90º C	90º C	90º C
Temperatura secondaria massima ammissibile	40º C	40º C	40º C	40º C
Alimentazione	230V 50Hz	230V 50Hz	230V 50Hz	230V 50Hz
COLLEGAMENTI
Primario (riscaldamento)	20/22 Ø	20/22 Ø	20/22 Ø	20/22 Ø
Secondario (piscina)	50 Ø PVC	50 Ø PVC	50 Ø PVC	50 Ø PVC
ATTREZZATURA
Scambiatore di calore	Piastre in titanio	Piastre in titanio	Piastre in titanio	Piastre in titanio
Pompa di circolazione	Basso consumo Classe A	Basso consumo Classe A	Basso consumo Classe A	Basso consumo Classe A
Termostato	Display LCD	Display LCD	Display LCD	Display LCD
