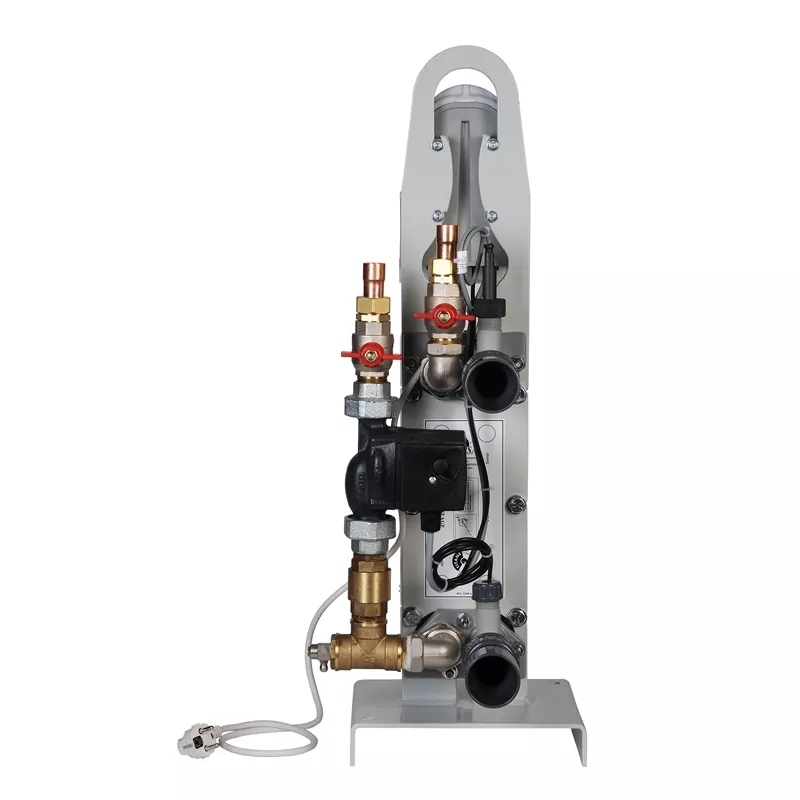

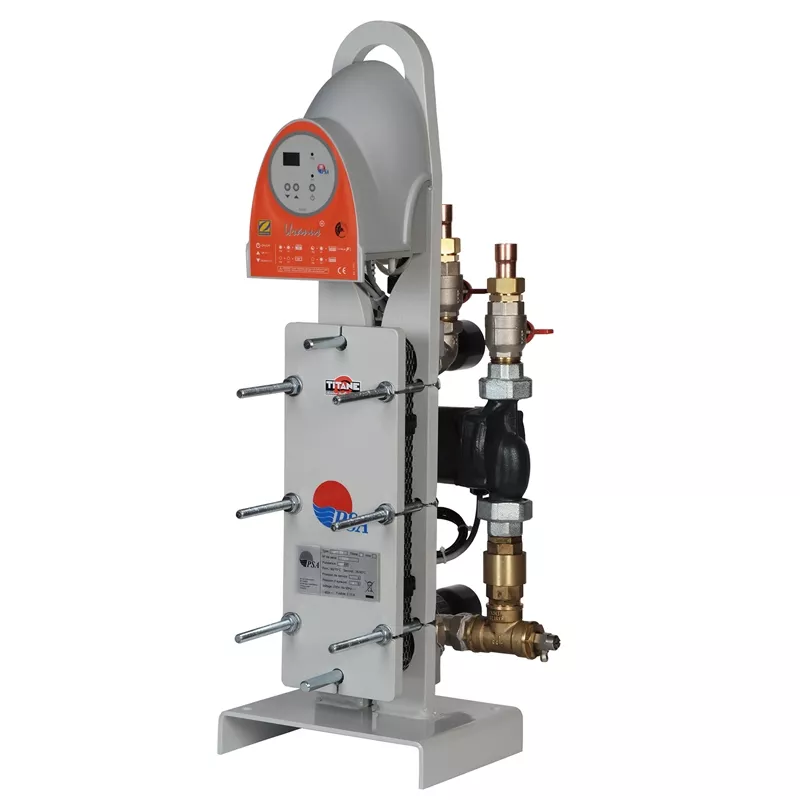

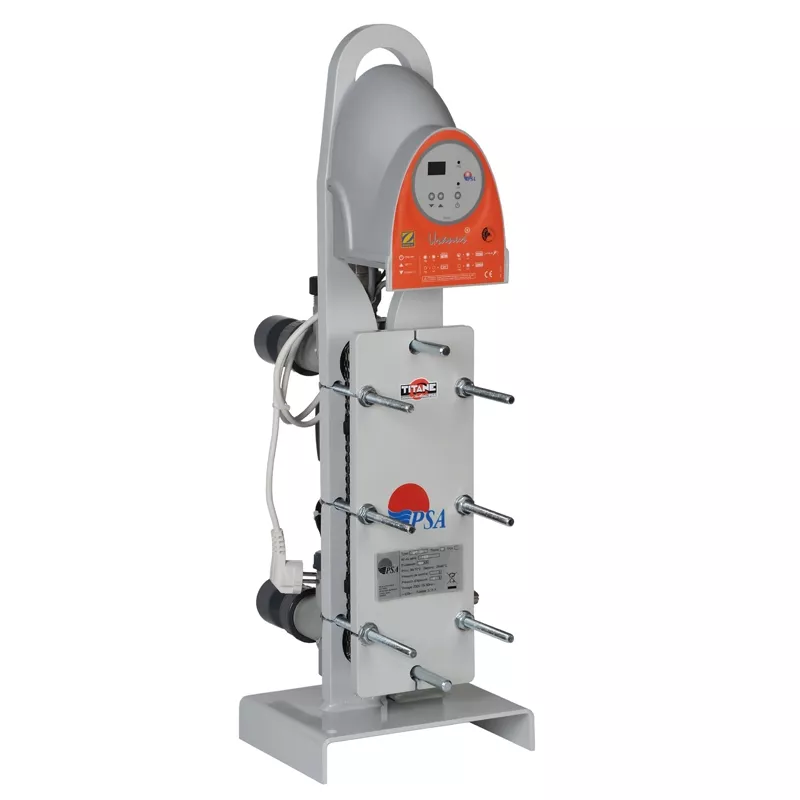

Warmtewisselaar Zodiac Uranus 35 met behuizing

Warmtewisselaar Zodiac

Het doel van een wisselaar is om calorieën over te brengen van het ene circuit naar het andere. Hoe groter het uitwisselingsoppervlak, hoe meer calorieën het secundaire circuit uit het primaire circuit kan halen.

De platenwarmtewisselaar is beter geschikt voor lage-temperatuurprimairen, omdat deze een groter uitwisselingsoppervlak heeft dan een warmtewisselaar met meerdere buizen.

Kenmerken van de Uranus

• Krachtige titanium platenwarmtewisselaar.
• PRIMARY met instelbare 2-weg keuzeschakelaar 1/4 draai, terugslagklep op stand-by buitendraad D.26/34 met lasmonden D.20/22.
• TWEEDE in PVC D.50.
• Circulatiepomp met laag verbruik.
• Thermostaat met LCD-display.
• Stroomschakelaar.
• Eenfasige kabel.
• Aftapplug.
• Vermogen met primair bij 90ºC: 35 KW.
• Primair debiet: 1,6 ^m3/u.
• Secundair debiet: 2 ^m3/h.
• Maximale weerstand materiaal in de bevestigingsflenzen.
• Verbruik klasse A.
• Compatibel met alle soorten huishoudelijke verwarmingssystemen.
• Maximale weerstand (titanium platen en Noryl / polyamide behuizing).

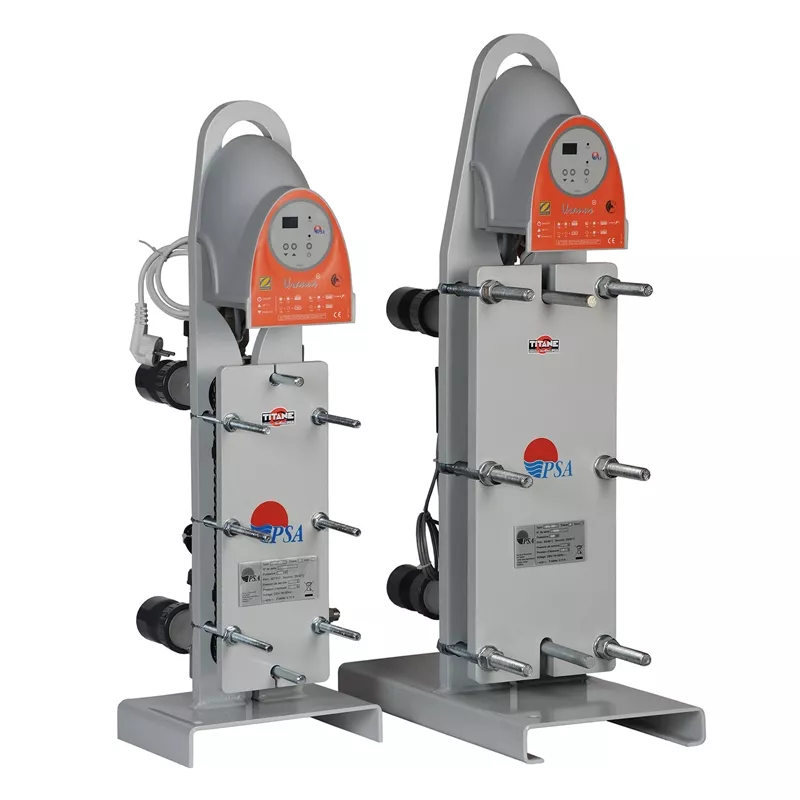

MODEL	UAN/UAP 35	UAN/UAP 70	UAN/UAP 120	UAN/UAP 240
TECHNISCHE KENMERKEN
Vermogen met primair bij 90ºC (kW)	35	70	120	240
Vermogen met primair bij 60ºC (kW)	27	38	63	123
Vermogen met primair bij 45ºC (kW)	15	21	34	68
Maximale primaire druk	3 bar	3 bar	3 bar	3 bar
Maximale secundaire druk	2 bar	2 bar	2 bar	2 bar
Maximaal toelaatbare primaire temperatuur	90º C	90º C	90º C	90º C
Maximaal toelaatbare secundaire temperatuur	40º C	40º C	40º C	40º C
Stroomvoorziening	230V 50Hz	230V 50Hz	230V 50Hz	230V 50Hz
AANSLUITINGEN
Primair (verwarming)	20/22 Ø	20/22 Ø	20/22 Ø	20/22 Ø
Secundair (zwembad)	50 Ø PVC	50 Ø PVC	50 Ø PVC	50 Ø PVC
UITRUSTING
Warmtewisselaar	Titaanplaten	Titanium platen	Titaanplaten	Titaanplaten
Circulatiepomp	Laag verbruik Klasse A	Laag verbruik Klasse A	Laag verbruik Klasse A	Laag verbruik Klasse A
Thermostaat	LCD-scherm	LCD-display	LCD-display	LCD-display
